純正マフラーのフラップ(機能概要・注意点・メンテナンス)

メンテナンス
BMファン君
BMファン君

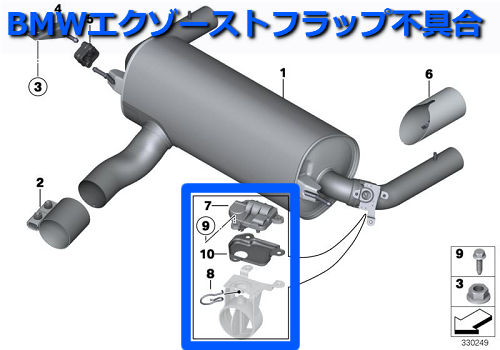

BMW純正マフラーに装備されているエキゾーストフラップ機能概要注意点やメンテナンス方法を解説します。

広告

機能概要

  • エキゾーストフラップとは、自動車の排気システムに搭載され、エンジンの回転数に応じて排気音の音量を調整する可変ダンパー(バルブ)です。
  • 具体的には、エンジンが低回転時の騒音を低減させ、高回転時には排気効率を高めたり、迫力のある排気音を演出したりする役割を持ちます。
  • BMWの純正マフラーに装備されているフラップは、排気系統の内部に組み込まれた可動式の弁で、主に音量の制御とトルク特性の最適化を目的としています。
  • 仕組みとしては、エンジンの回転数や負荷状態に応じて開閉し、アイドリングや低速走行時には閉じて消音効果を発揮しつつ低速トルクを確保します。
  • 加速時や高回転域に入ると開き、排気効率を高めてエンジンの伸びやレスポンスを確保します。

E46・E39世代に搭載されている機能

フラップの作動が真空(負圧)ダイヤフラムやソレノイドバルブによって制御されており、DME(エンジン制御ユニット)の信号に従って動作が切り替わります。これにより、快適性と走行性能を両立させるBMWらしい味付けが可能となっています。

F型以降、エキゾーストフラップアクチュエータの関連パーツとして、信頼性は向上していますが、一定の修理例が見られるようです。

注意点(故障と症状)

純正マフラーのフラップは経年使用により不具合を起こすことがあり、代表的なトラブル要因として以下のものが挙げられます。

  • ホースの劣化: ゴム製の負圧ホースは熱や経年劣化でひび割れや硬化を起こしやすく、結果として負圧が伝わらずフラップが開きっぱなしになるケースがあります。
  • ダイヤフラムの破損: 負圧アクチュエーターの内部ダイヤフラムが破れると、フラップの開閉が機能しなくなり異音や性能低下を招きます。
  • フラップ軸の摩耗: 長期間の使用で軸部にガタが出ると、アイドリング時にビビリ音が発生し、マフラーから金属的な異音が聞こえることがあります。
  • ソレノイドバルブの不良: 電気的に制御されるソレノイドバルブが作動しなくなると、フラップが適切に動かず常時開閉のどちらかに固定される症状が現れます。

症状としては、アイドリング時の騒音増加、低速トルクの低下、走行中のビビリ音、さらには診断機で読み取れる故障コードが残るといった問題が発生します。これらは放置すると快適性だけでなく排気性能や燃費にも影響するため、早期発見と対策が重要です。

メンテナンス方法(点検手順と対策)

目視・触診による点検

もっとも基本的な点検は、車両をリフトアップするか、トランク内やバンパー裏にあるアクチュエーター周辺を直接確認することです。負圧ホースにひび割れや硬化、抜けがないかをチェックし、劣化していれば新品の耐油・耐熱ホースに交換します。また、マフラーフラップの軸に遊びがないかを触診で確かめ、ガタつきや異常な動きがある場合は修理や部品交換を検討します。

動作確認

エンジンを始動し、低回転から中回転に移行する際にフラップが閉から開へ切り替わるかを観察します。直接確認できない場合は、負圧ホースに吸引をかけてアクチュエーターが正常に作動するかを試験する方法も有効です。この際、ソレノイドバルブへの電源供給や通電音も確認し、電気系統が生きているかどうかを判断します。

修理・交換の実務

負圧ホースは比較的容易に交換可能であり、劣化が見つかった場合は早めに交換することでトラブルを予防できます。フラップ軸のガタつきについては、応急的にワッシャを挟み込むなどの対処もありますが、根本的な解決には部品交換や専門業者での修理が必要です。ソレノイドバルブが故障している場合は、新品交換が推奨されます。電気系統に問題がある際は診断機を用いて故障コードを確認し、関連する配線やコネクタの点検も行うべきです。

カスタムやモディファイに関する注意

一部のオーナーは「フラップ常時オープン化(通称Golf-teeモッド)」を行い、排気音をスポーティに演出します。しかしこの改造は、車検の適合性や騒音規制に抵触する可能性があり、さらにエンジン制御ユニットに異常コードが残るケースも報告されています。純正マフラーのフラップは性能と環境基準を両立させるために設計されているため、安易なモディファイにはリスクが伴います。純正の状態を維持するか、改造する場合は十分な知識と理解が必要です。

交換費用

  • 修理費用は、症状や修理方法によって大きく異なります。
  • 部品交換が必要な場合、数万円から十数万円以上かかることが一般的です。
  • 一般的に「フラップが動かない」といった症状の場合、フラップ部品の修理や交換になるため、部品代と工賃合わせて高額になる傾向があります。
  • ディーラーでは即部品交換となりますので、まずはBMW専門の修理工場に相談をおすすめします。

まとめと推奨

BMWのE型より、純正マフラーフラップは、静粛性と低速トルクを確保しつつ高回転のパフォーマンスも維持するための重要な機構です。しかしながら、経年劣化によりホースやアクチュエーター、軸部などが不具合を起こしやすい部品でもあります。定期的な点検を行い、特にホース類は消耗品と考えて早めに交換することが長期的な安定走行につながります。

異音や騒音、トルクの変化が見られた場合は点検推奨

異音や騒音、トルク感の変化を感じた場合は、まずフラップの動作状態を確認し、必要に応じて専門店での修理を依頼するのが望ましいです。
カスタムや改造を検討する際は法規制や車検への影響を十分に考慮し、安全と安心を優先する姿勢が重要です。純正機構の特性を理解し、適切に維持・管理していくことで、BMW本来のドライビングフィールを長く楽しむことができます。
